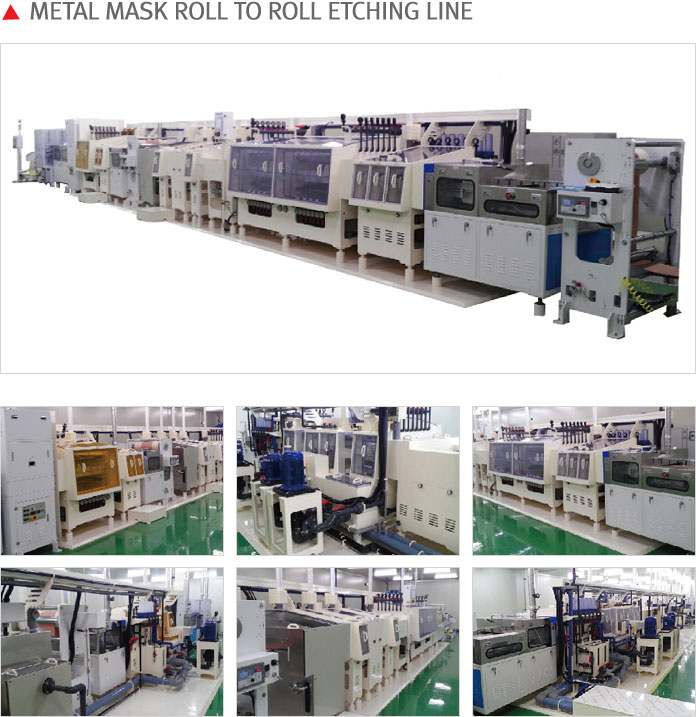

| Metal Mask 제품의 노광된 박판 철판에 Pattern 형성을 위해 Roll To Roll 방식으로 Develop 및 Etching 하기 위한 설비 |
|
 |
|
· 컨베어 구동시 마찰을 최소화 하도록 하기 위해 로라에 세라믹 베어링 적용
· 현상, 에칭부 원터치 노즐 적용으로 세척이 용이
· OSC틀의 분해가 용이하여 노즐의 세척이 간편함
· 현상 및 에칭 메인챔버, 수세부 측면 이중 커버 적용
· 수세 내부 노즐 커버 적용으로 하부 스프레이시에도 내부 관찰 용이
· 건조 내부 온도 MAX, 150℃ 사용 가능하도록 I.R건조 적용
· 컨베어부 PP 및 PE등 내구성 강한 재질 적용
· 전선덕트가 장비 상부에 위치하여 관리가 용이 하며 미관이 수려함 |
|
| MODEL |
SLE-2014-REL-800 |
| 장비규격 |
24255mm(L) x 4000mm(W) x 2000mm(H) |
| 작업폭 |
800mm(유효폭: 750mm) |
| 제품처리 규격 |
TYPE- METAL MASK (ROLL TO ROLL) |
| MAX SIZE - 650mm(W) |
| THICKNESS - 1.0mm |
| CONVEYOR SPEED |
STD 2.0/min(0.5 ~ 5.0 m/min) |
| CONVEYOR TYPE |
디스크로라: ø40 x 150 Pitch/구동방식: 베벨 기어 구동(에칭부) |
| 소비전력 |
AC 220V/380V x 3P x 120kw |
|
|
|
